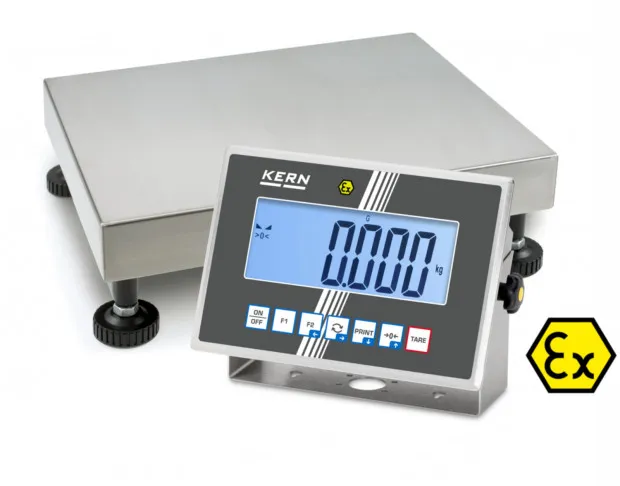

Plattformwaage mit ATEX-Zulassung - IXC 10K-3LM-EX2

Explosionsgeschützte IoT-Line Plattformwaage KERN IXC 10K-3LM-EX2

Wägebereich 6/15kg Ablesbarkeit 2/5g
*Zweibereichswaage (Dual range) schaltet automatisch in den nächstgrößeren Wägebereich [Max] und Ablesbarkeit [d] um.


Explosionsgeschützte Plattformwaage der Gerätekategorie 3 für den Einsatz in ATEX-Zone 2 (Gas) und Zone 22 (Staub) gemäß Richtlinie 2014/34/EU.

ATEX Klasse Gas:  II 3G Ex ec [ic] IIC T4 Gc
ATEX Klasse Staub:  II 3D Ex tc [ic] IIIC T80°C Dc


Die KERN IXC 10K-3LM-EX2 ist eine leistungsfähige Edelstahl-Plattformwaage für anspruchsvolle industrielle Wägeaufgaben in explosionsgefährdeten Arbeitsbereichen. Sie kombiniert hohen Bedienkomfort, robuste Komponenten und flexible Möglichkeiten zur digitalen Vernetzung. Die explosionsgeschützte Industriewaage gehört zur Produktfamilie KERN IXC-EX2 und eignet sich für Anwendungen in den ATEX-Zonen 2 für Gas und 22 für Staub. Eine mobile Nutzung über optional erhältliche Akkus sowie eine Konformitätsbewertung für eichpflichtige Anwendungen sind ebenfalls möglich.

ATEX-Plattformwaage für explosionsgefährdete Industriebereiche

Die Plattformwaage lässt sich in der ATEX-Zone 2 bei Gasgefährdung sowie in der ATEX-Zone 22 bei Staubgefährdung einsetzen. Ihre widerstandsfähige Konstruktion entspricht einem schweren Industriestandard und ist auf den regelmäßigen Einsatz unter anspruchsvollen Produktions- und Umgebungsbedingungen abgestimmt.

Zwei Wägebereiche für präzise industrielle Wägungen

Als Mehrbereichswaage verfügt die KERN IXC 10K-3LM-EX2 über zwei Wägebereiche. Der maximale Wägebereich beträgt 6 kg beziehungsweise 15 kg. Die jeweilige Ablesbarkeit [d] liegt bei 2 g beziehungsweise 5 g, ebenso der Eichwert [e]. Die Mindestlast [Min] für eichfähige Anwendungen beträgt 40 g beziehungsweise 100 g.

Für die Justierung kann bei Bedarf ein externes Gewicht verwendet werden. Als empfohlenes Justiergewicht ist 15 kg der Klasse M1 vorgesehen. Hier empfiehlt sich eien Kombination aus 5kg und 10kg M1. Diese finden Sie bei uns in der Kategorie "Gewichte".


Robuste Edelstahl-Wägefläche mit IP-Schutz

Die großzügig ausgelegte Wägefläche misst 400 × 300 mm. Die Wägeplatte besteht aus Edelstahl, während der stabile Unterbau aus pulverbeschichtetem beziehungsweise lackiertem Stahl gefertigt ist.
Als Wägesystem kommen Dehnungsmessstreifen zum Einsatz. Die Aluminium-Wägezelle ist silikonbeschichtet und nach IP65 gegen Staub und Spritzwasser geschützt. Die Verbindung der Wägezelle erfolgt über eine 6-Leiter-Ausführung.

Mit einem Nettogewicht von etwa 8 kg bietet die Plattformwaage eine solide Konstruktion für den industriellen Einsatz.

Edelstahl-Auswertegerät mit großem LCD-Display

Auch das Auswertegerät ist für anspruchsvolle Arbeitsumgebungen ausgelegt. Das Gehäuse besteht aus Edelstahl und verfügt über einen Schutz gegen Staub und Wasser gemäß IP65 / IP69. Das Netzteil ist direkt in das Auswertegerät integriert.
Mit Abmessungen von 237,5 × 162,5 × 78 mm bleibt die Anzeigeeinheit kompakt. Die Kabellänge zum Auswertegerät beträgt 2,7 m, wodurch sich die Anzeige flexibel und ergonomisch am Arbeitsplatz positionieren lässt.

Flexible Schnittstellen für IoT- und Industrieanwendungen

Für die digitale Einbindung in Produktions-, Dokumentations- und Steuerungsprozesse bietet die IoT-Line Plattformwaage umfangreiche Erweiterungsmöglichkeiten. Optional können bis zu vier Schnittstellen entsprechend Ihrer Anwendung eingesetzt und individuell konfiguriert werden.

Dabei sind bis zu zwei kabelgebundene Verbindungen über RS-232, Ethernet, USB oder ein Analogmodul sowie zwei drahtlose Schnittstellen über WLAN und Bluetooth möglich. Jede Schnittstelle kann separat eingerichtet und mit einer eigenen Aufgabe belegt werden.
So kann beispielsweise über WLAN eine kontinuierliche Datenübertragung an einen PC erfolgen, um einen Prozess zu dokumentieren. Gleichzeitig lässt sich über RS-232 ein stabiler Wägewert an einen Drucker übertragen. Ein Analogmodul kann eine angeschlossene Vorrichtung beim Erreichen eines definierten Zielgewichts steuern. Parallel dazu ist über Bluetooth eine fortlaufende Übertragung der Messwerte an ein Tablet zur Prozessüberwachung möglich.

KERN Communication Protocol für externe Steuerungen

Über das KERN Communication Protocol (KCP) kann die Waage mit externen Steuerungsgeräten oder Computern kommunizieren. Wägedaten lassen sich dadurch abfragen und Funktionen der Waage aus der Ferne steuern.
Diese Kommunikationsmöglichkeiten erleichtern die Integration der KERN IXC 10K-3LM-EX2 in digitalisierte Produktionsumgebungen, Qualitätssicherungsprozesse und automatisierte industrielle Abläufe.

Optionaler Alibispeicher für elektronische Wägeergebnisse

Optional kann die Plattformwaage mit einem Alibispeicher ausgestattet werden. Dieser ermöglicht eine papierlose Archivierung der ermittelten Wägeergebnisse.
Auch Ergebnisse aus eichpflichtigen Wägungen können damit entsprechend den geltenden Anforderungen elektronisch gespeichert, ausgewertet und für nachgelagerte Prozesse weiterverarbeitet werden. Eine Konformitätsbewertung ab Werk ist möglich.

Akkubetrieb für mobile Anwendungen im EX-Bereich

Wenn Sie die Waage unabhängig von einem festen Stromanschluss einsetzen möchten, kann sie optional mit dem Akku betrieben werden. Dieser ermöglicht die mobile Verwendung innerhalb des vorgesehenen explosionsgeschützten Bereichs.


Toleranzwägung mit akustischer und optischer Signalisierung

Für Kontroll- und Produktionsaufgaben unterstützt die KERN IXC 10K-3LM-EX2 die Toleranzwägung. Abweichungen beziehungsweise das Erreichen festgelegter Werte können sowohl akustisch als auch optisch signalisiert werden. Dies erleichtert schnelle Kontrollvorgänge und unterstützt reproduzierbare Arbeitsabläufe.

Beim Stückzählen beträgt das kleinste Teilegewicht unter normalen Einsatzbedingungen 5 g.

Technische Daten der KERN IXC 10K-3LM-EX2

Bauart: Mehrbereichswaage
Anzahl Wägebereiche: 2
Wägebereich [Max]: 6 kg; 15 kg
Ablesbarkeit [d]: 2 g; 5 g
Eichwert [e]: 2 g; 5 g
Mindestlast [Min], eichfähig: 40 g; 100 g
Reproduzierbarkeit: 2 g; 5 g
Linearität: ± 2 g; 5 g
Auflösung: 3.000; 3.000
Einschwingzeit: ca. 3 s

Außermittige Belastung bei 1/3 [Max]: 2 g; 5 g
Empfohlenes Justiergewicht: 15 kg (M1)
Mögliche Justierpunkte: 6 kg; 15 kg
Justierung: mit externem Gewicht
Eichung / Konformitätsbewertung: möglich
Einheiten bei Konformitätsbewertung: kg, g
Voreingestellte Einheit: kg
ATEX Gas: II 3G Ex ec [ic] IIC T4 Gc
ATEX Staub: II 3D Ex tc [ic] IIIC T80°C Dc
Geeignete EX-Zonen: Zone 2 (Gas), Zone 22 (Staub)

Abmessungen Wägefläche (B × T): 400 × 300 mm
Abmessungen Wägeplattform (B × T × H): 400 × 300 × 117 mm
Abmessungen Auswertegerät (B × T × H): 237,5 × 162,5 × 78 mm

Material Wägeplatte: Edelstahl
Material Plattform: Stahl, pulverbeschichtet
Material Displaygehäuse: Edelstahl
Material Wägezelle: Aluminium
Wägesystem: Dehnungsmessstreifen
Wägezellen-Verbindung: 6-Leiter
Display: LCD
Ziffernhöhe: 48 mm
IP-Schutz Auswertegerät: IP65 / IP69
IP-Schutz Lastzelle: IP65

Kabellänge Auswertegerät: 2,7 m
Umgebungstemperatur: -10 °C bis 40 °C
Kleinstes Teilegewicht beim Stückzählen unter Normalbedingungen: 5 g
Toleranzwägung: vorhanden
Signalisierung bei Toleranzwägung: akustisch und optisch
Nettogewicht: ca. 8 kg
