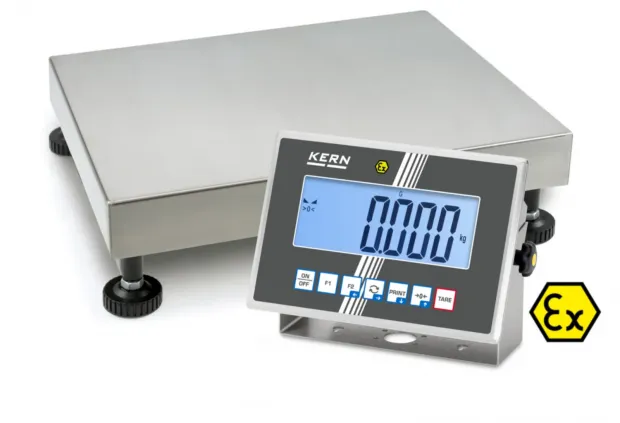

ATEX Industriewaage für explosionsgefährdete Bereiche – 15/30 kg, IP69

Diese ATEX-Industriewaage ist für anspruchsvolle Wägeaufgaben in explosionsgefährdeten Arbeitsbereichen ausgelegt.

KERN IXC 30K-3LM-EX2

ATEX-Klasse Gas: II 3G Ex ec [ic] IIC T4 Gc
ATEX-Klasse Staub: II 3D Ex tc [ic] IIIC T80°C Dc

Wägebereich 15/30kg Ablesbarkeit 5/10g Eichwert 5/10g

Was ist eine ATEX Waage?

Ein ATEX-Gerät ist ein Betriebsmittel, das für den Einsatz in explosionsgefährdeten Bereichen (Ex-Bereichen) vorgesehen ist und die hierfür geltenden Anforderungen an den Explosionsschutz erfüllt.
Die Bezeichnung ATEX geht auf den französischen Ausdruck „ATmosphères EXplosibles“ zurück und bezeichnet den europäischen Rechtsrahmen für den Explosionsschutz. Für Geräte und Schutzsysteme, die innerhalb der Europäischen Union für explosionsgefährdete Bereiche in Verkehr gebracht werden, ist insbesondere die ATEX-Richtlinie 2014/34/EU maßgeblich. Sie definiert grundlegende Sicherheits- und Gesundheitsanforderungen und regelt unter anderem die Einteilung in Gerätegruppen und Gerätekategorien.

Anhand der jeweiligen ATEX-Kennzeichnung lässt sich erkennen, für welche explosionsgefährdeten Bereiche und Bedingungen ein Gerät vorgesehen ist. Dabei wird unter anderem zwischen Gefährdungen durch brennbare Gase, Dämpfe und Nebel sowie durch brennbare Stäube unterschieden.

Einsatz in explosionsgefährdeten EX-Zonen - KERN IXC 30K-3LM-EX2
Explosionsgefährdete Bereiche werden danach eingeteilt, wie häufig und wie lange eine explosionsfähige Atmosphäre auftreten kann. Zone 2 bezeichnet Bereiche, in denen bei Normalbetrieb eine explosionsfähige Atmosphäre als Gemisch aus Luft und brennbaren Gasen, Dämpfen oder Nebeln normalerweise nicht oder nur kurzzeitig auftritt. Zone 22 umfasst Bereiche, in denen bei Normalbetrieb eine explosionsfähige Atmosphäre in Form einer Wolke aus brennbarem Staub in der Luft normalerweise nicht oder lediglich kurzzeitig vorhanden ist.

Die Waage ist als Gerät der Kategorie 3 für den Einsatz in entsprechenden Bereichen der Zone 2 (Gas) und Zone 22 (Staub) ausgelegt. Ihre ATEX-Kennzeichnung lautet II 3G Ex ec [ic] IIC T4 Gc für Gas sowie II 3D Ex tc [ic] IIIC T80°C Dc für Staub. Bei der Auswahl und Installation sind neben der Zoneneinteilung stets die vollständige Gerätekennzeichnung und die konkreten Einsatzbedingungen zu berücksichtigen.

Die ATEX Waage sich gemäß Richtlinie 2014/34/EU für den Einsatz in Zone 2 bei Gas sowie Zone 22 bei Staub.
Die Klassifizierung erfolgt für Gas nach II 3G Ex ec [ic] IIC T4 Gc und für Staub nach II 3D Ex tc [ic] IIIC T80°C Dc.

Dank ihrer schweren Industrieausführung ist die Waage für Arbeitsumgebungen konzipiert, in denen Zuverlässigkeit und Widerstandsfähigkeit im täglichen Einsatz gefragt sind.

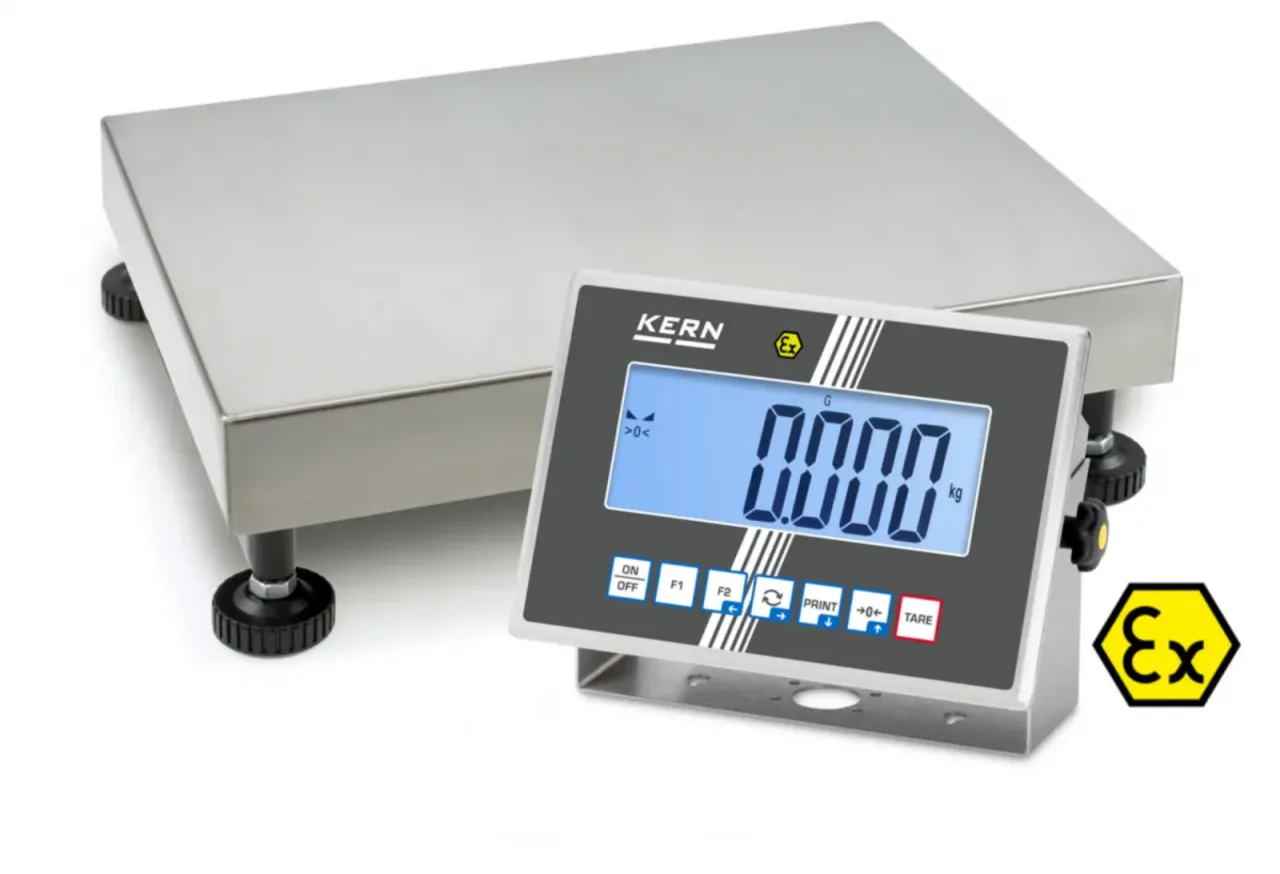

Die Wägeplattform verfügt über eine 500 × 400 mm große Wägefläche aus Edelstahl. Der Unterbau besteht aus lackiertem beziehungsweise pulverbeschichtetem Stahl. Eine silikonbeschichtete Aluminium-Wägezelle mit IP65-Schutz gegen Staub und Spritzwasser ergänzt die robuste Konstruktion.

IP Schutz:
Auch das separate Auswertegerät ist auf industrielle Anforderungen abgestimmt. Das Edelstahlgehäuse erreicht die Schutzarten IP65 / IP69 und besitzt ein integriertes Netzteil. Zwischen Plattform und Auswertegerät steht eine Kabellänge von 2,7 m zur Verfügung.

Besonders großes Display für komfortables Ablesen
Sorgt für Erleichterung im Alltagsbetrieb
Das hell hinterleuchtete LCD erleichtert Ihnen die Kontrolle der Wägeergebnisse auch bei ungünstigen Lichtverhältnissen und in dunklen Räumen. Mit einer außergewöhnlich großen Ziffernhöhe von 48 mm lassen sich Gewichtswerte schnell und komfortabel erfassen – ein praktischer Vorteil bei industriellen Arbeitsabläufen und größeren Abständen zum Auswertegerät.

Flexible Datenkommunikation mit bis zu vier Schnittstellen

Für die Einbindung der Waage in bestehende Prozesse können Sie optional bis zu vier Schnittstellen gleichzeitig nutzen. Möglich sind zwei kabelgebundene Verbindungen über RS-232, Ethernet, USB oder Analogmodul sowie zwei drahtlose Schnittstellen über WLAN und Bluetooth.
Die einzelnen Schnittstellen lassen sich unabhängig voneinander konfigurieren. Dadurch können Sie unterschiedliche Aufgaben parallel abbilden. Beispielsweise kann die WLAN-Verbindung kontinuierlich Wägedaten zur Prozessdokumentation an einen PC übertragen. Über RS-232 lässt sich gleichzeitig ein stabiler Wägewert an einen Drucker ausgeben.

Ein optionales Analogmodul kann beispielsweise eine angeschlossene Vorrichtung ansteuern, sobald ein vorgegebenes Zielgewicht erreicht wurde. Parallel dazu ist über Bluetooth eine kontinuierliche Übertragung der Daten an ein Tablet möglich, sodass Sie einen laufenden Prozess komfortabel überwachen können.

Akkubetrieb innerhalb des Ex-Bereichs
Wenn Sie die Waage mobil im explosionsgeschützten Bereich einsetzen möchten, steht optional der Akku KERN YKR-06-EX2 zur Verfügung. Diese Kombination ermöglicht einen kontinuierlichen Waagenbetrieb auch während der Ladezeit. Beide Akkuoptionen sind separat als Zubehör erhältlich.

KERN Communication Protocol für externe Steuerungen

Mit dem KERN Communication Protocol (KCP) lässt sich die Waage über externe Steuergerätte oder Computer abfragen und fernsteuern. Damit bietet das System gute Voraussetzungen für die Integration in digitalisierte Produktions-, Kontroll- und Dokumentationsprozesse.

Optionaler Alibispeicher für elektronische Wägedaten
Für eine papierlose Dokumentation kann die Waage optional mit einem Alibispeicher ausgestattet werden. Wägeergebnisse lassen sich dadurch elektronisch archivieren. Auch Resultate eichpflichtiger Wägungen können auf diese Weise vorschriftsgemäß elektronisch ausgewertet und weiterverarbeitet werden.


Optional dazu bestellbar auf dieser Seite zur KERN IXC 30K-3LM-EX2

1. Verschiedene Datenschnittstellen wie USB oder WLAN
2. Akku - EXTERN. Technische Daten Material Edelstahl, Kunststoff, Abmessungen (B×T×H) 123×30×105 mm. Akkuart  Li-Ion Batterie-Kapazität 10.000 mAh Batterie-Spannung 3,7 V, Akku Ladezeit ca. 6 h. Nettogewicht ca. 0,85 kg
3. Alibispeicher: Der Gesetzgeber gibt vor, dass eine geeichte Waage, die Messwerte mittels einer Schnittstelle an einen PC, ERP-/CRM-System o.ä. übermittelt, zwingend einen Alibispeicher benötigt.
4. Eichung (Konformitätsbewertung)
5. Verschiedene Stative zum Hochsetzen des Anzeigegeräts

HINWEIS: Hinweis zum Netzanschluss.
Dieses Gerät ist für den Einsatz in explosionsgefährdeten Bereichen der Zonen 2 und 22 zertifiziert. Es wird daher mit einem ca. 2,5 m langen Netzkabel mit offenen Enden und ohne Netzstecker geliefert. Der Anschluss muss durch eine Elektrofachkraft gemäß EN 60079-14 erfolgen, beispielsweise über eine Anschlussdose oder einen Schaltschrank. Innerhalb der Ex-Zone ist dafür ein geeignetes Gehäuse erforderlich. Alternativ ist der Anschluss außerhalb der Ex-Zone möglich. Eine haushaltsübliche Steckdose ist nicht vorgesehen


Technische Daten KERN IXC 30K-3LM-EX2
Merkmal    Technische Angabe
Wägebereich [Max]    15 kg; 30 kg
Ablesbarkeit [d]    5 g; 10 g
Eichwert [e]    5 g; 10 g
ATEX-Zulassung    vorhanden
ATEX-Klasse Gas    II 3G Ex ec [ic] IIC T4 Gc
ATEX-Klasse Staub    II 3D Ex tc [ic] IIIC T80°C Dc
Mindestlast [Min], eichfähig    100 g; 200 g
Display    LCD
Ziffernhöhe Display    48 mm
Abmessungen Wägeplattform (B × T × H)    500 × 400 × 127 mm
Abmessungen Wägefläche (B × T)    500 × 400 mm
Reproduzierbarkeit    5 g; 10 g
Linearität    ± 5 g; 10 g
Nettogewicht ca.    12 kg
Umgebungstemperatur    -10 °C bis 40 °C
Kleinstes Teilegewicht beim Stückzählen unter Normalbedingungen    10 g
Konformitätsbewertung ab Werk    möglich

Material Wägeplatte    Edelstahl
Material Plattform    Stahl, pulverbeschichtet
Kabellänge Auswertegerät    2,7 m
Toleranzwägung    vorhanden
Signal bei Toleranzwägung    akustisch und optisch

IP-Schutz Auswertegerät    IP65 / IP69
IP-Schutz Wägezelle    IP65
Waagenbauart    Mehrbereichswaage
