RAVAS 2100 Exi – eichfähiger ATEX-Wiegehubwagen Zone 1/21

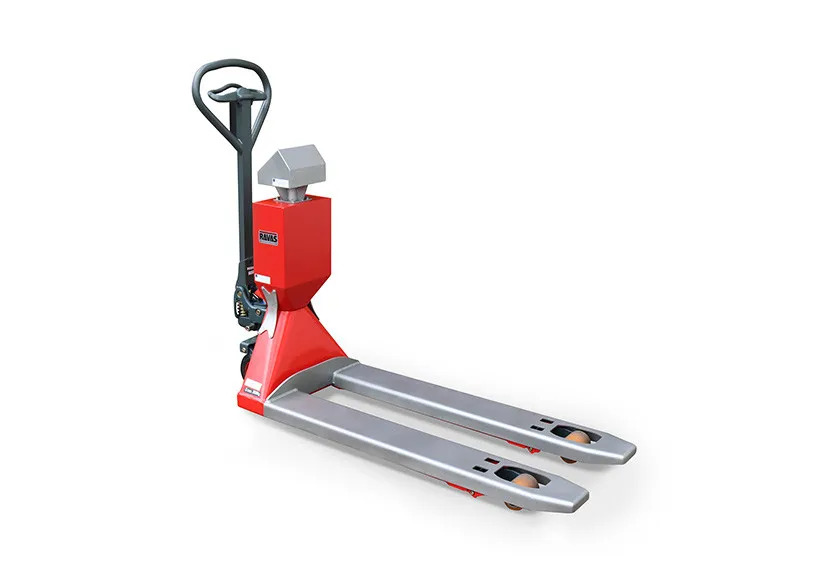

RAVAS 2100 Exi – eichfähiger ATEX-Wiegehubwagen für Zone 1 und 21

Wiegekapazität max 2.000 kg

Mit dem RAVAS 2100 Exi erhalten Sie einen mobilen Wiegehubwagen, der das Transportieren und Wiegen von Lasten direkt miteinander verbindet. Die Ex-Ausführung wurde für Anwendungen entwickelt, bei denen innerhalb explosionsgefährdeter Bereiche gewogen, dosiert oder gemischt werden muss.

Das System ist für eine maximale Wiegekapazität von 2.000 kg ausgelegt. In der hier beschriebenen eichfähigen Ausführung gemäß OIML III arbeitet die Mehrbereichsanzeige bis 200 kg mit einem Anzeigeschritt von 0,2 kg, zwischen 200 und 500 kg mit 0,5 kg und von 500 bis 2.000 kg mit 1 kg.
Die maximale Toleranz des Systems beträgt 0,1 % der gehobenen Last.

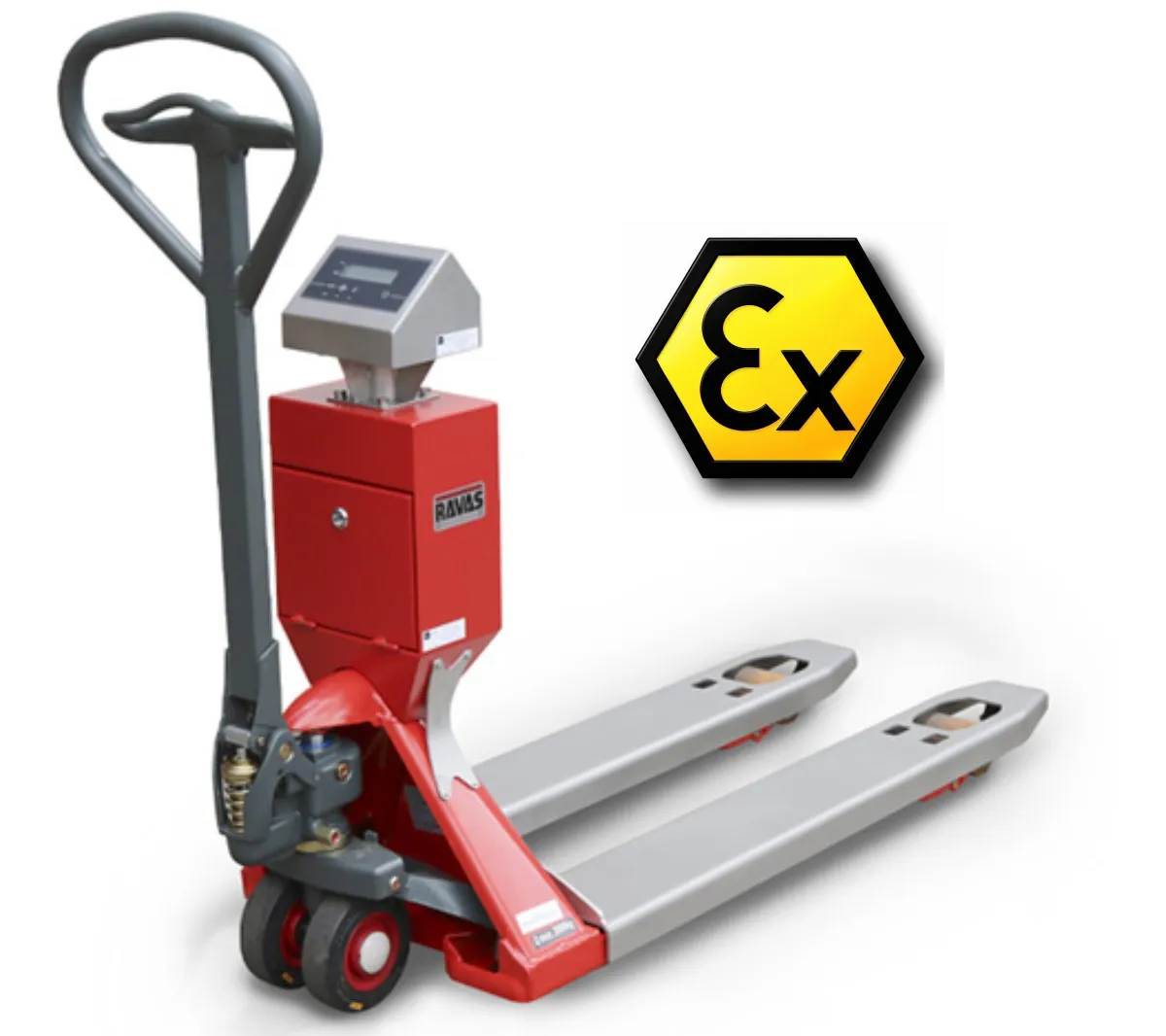

ATEX-Ausführung für explosionsgefährdete Bereiche

Der RAVAS 2100 Exi verfügt über eine Systemzertifizierung für den Einsatz in ATEX Zone 1 und Zone 21.
Die Kennzeichnungen lauten:
Zone 1: II 2G Ex ib IIB T4 Gb
Zone 21: II 2D Ex ib IIIC T135°C Db
Zulassungsnummer: DEKRA 13ATEX 0044

Damit eignet sich der Wiegehubwagen unter anderem für Wäge-, Misch- und Dosieraufgaben in entsprechend klassifizierten Ex-Bereichen.

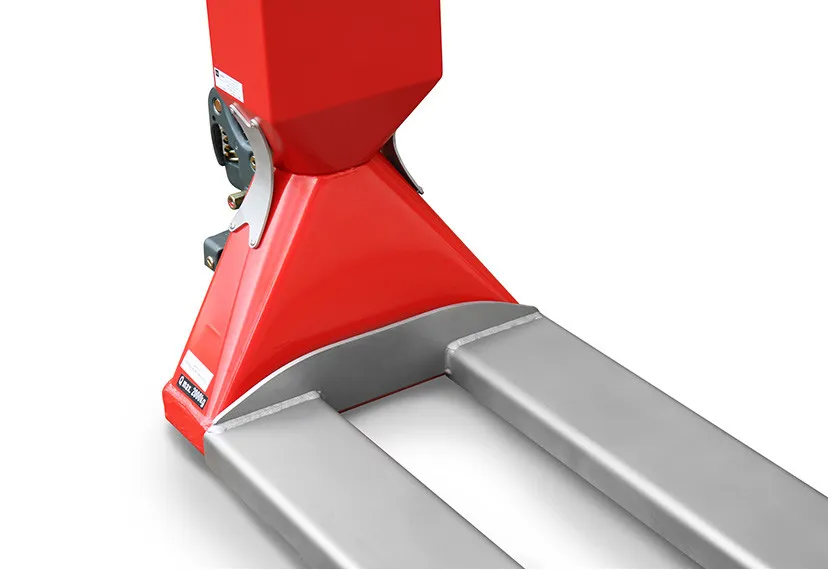

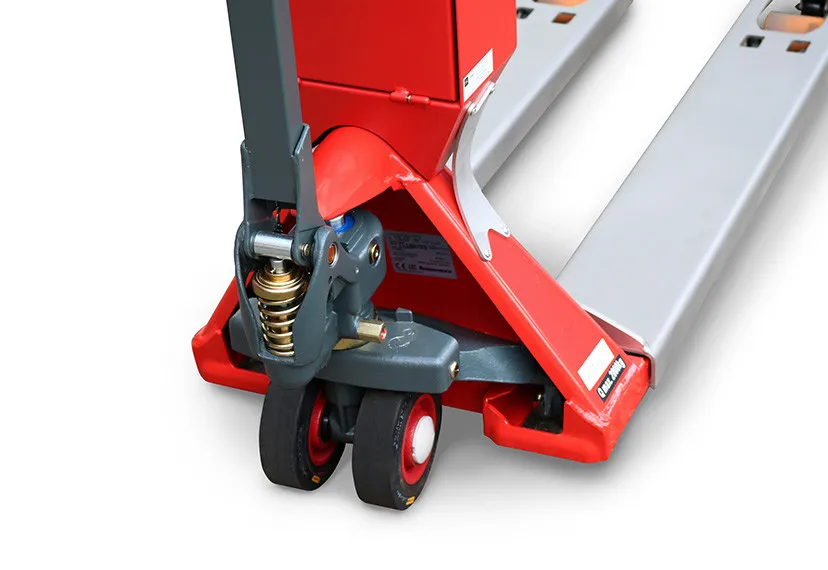

Die Ausstattung ist auf diese Einsatzbedingungen abgestimmt. Dazu gehören Edelstahl-Gabelschuhe aus AISI 304, antistatische Gummi-Lenkräder sowie Tandem-Lastrollen aus Polyurethan. Der Hubwagen besitzt eine rote RAL-3000-Epoxy-Lackierung und ein Eigengewicht von 145 kg.

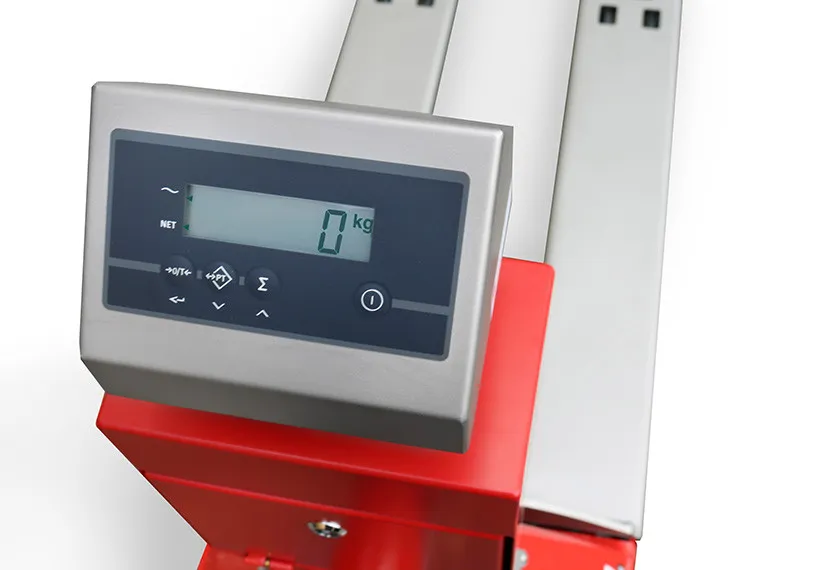

Anzeige und Bedienfunktionen

• Die Gewichtswerte werden auf einem LCD-Display mit 18 mm Ziffernhöhe dargestellt. Die Folientastatur besitzt drei Funktionstasten sowie einen Ein-/Ausschalter und ist chemikalienbeständig. Das Lastzellengehäuse entspricht IP67, das Anzeigegerät IP65.
• Zur Serienausstattung gehören die automatische und manuelle Nullkorrektur, Brutto-/Nettowiegung sowie eine automatische Tara über den gesamten Wägebereich. Die Taravoreinstellung ist bis maximal zum ersten Wägebereich von 200 kg möglich.
• Darüber hinaus verfügt das System über eine Fehlermeldung im Display und eine Anzeige für niedrigen Batteriestand. Wird der Wiegehubwagen 30 Minuten lang nicht verwendet, erfolgt eine automatische Abschaltung.
• Explosionsgeschütztes Batteriemodul
• Die Energieversorgung erfolgt über eine eigensichere, explosionsgeschützte Batterie mit der Zulassungsnummer DEKRA 13ATEX 0043. Das Batteriemodul verfügt über 8 VDC / 3,5 Ah, ist aufladbar, austauschbar und wartungsfrei.
• Die angegebene Betriebszeit beträgt 100 Stunden. Ein niedriger Ladezustand wird im Display angezeigt. Das zugehörige Ladegerät arbeitet mit 230 V / 8 VDC – 1 A. Das Aufladen muss außerhalb des explosionsgefährdeten Bereichs erfolgen. Die Ladezeit beträgt ungefähr 8 Stunden.

Abmessungen des RAVAS 2100 Exi

In der Standardausführung beträgt die Gabellänge 1.150 mm und die Gabelbreite 170 mm. Die Gabelhöhe im abgesenkten Zustand liegt bei 90 mm, die Bodenfreiheit bei 22 mm. Die maximale Gabelhöhe beträgt 180 mm, der Hub 90 mm. Die Breite über den Gabeln beträgt 555 mm und die Höhe bis zur Oberkante der Anzeige 800 mm.

Eichfähige Ausführung
Bei diesem Angebot wird der RAVAS 2100 Exi als eichfähige Ausführung angeboten.
Eichung (Konformitätsbewertung) bitte hier gleich mitbestellen, falls benötigt.
Die europäische Zulassung trägt die Nr. T2782. Die Anzeige schaltet bei Schiefstand von mehr als 2° ab.

Optional: Kalibrierzertifikat gegen Aufpreis
Optional kann der RAVAS 2100 Exi mit einem Kalibrierzertifikat bestellt werden. Die Kalibrierung erfolgt entsprechend dem für das Wägesystem gewählten Anzeigeschritt. Ein solches Zertifikat kann insbesondere für Unternehmen relevant sein, die nach ISO 9001 zertifiziert sind und einen dokumentierten Nachweis der Kalibrierung benötigen.

Wichtig ist die Unterscheidung zwischen Kalibrierung und Eichung: Ein Kalibrierzertifikat allein berechtigt nicht dazu, das Wägesystem im eichpflichtigen Handelsverkehr einzusetzen. Wird der Warenwert anhand des ermittelten Gewichts bestimmt, ist eine entsprechend geeichte Ausführung erforderlich.

RAVAS kalibriert seine Wiegesysteme bereits im Werk. Soll zusätzlich ein Kalibrierzertifikat vorliegen, empfiehlt es sich daher, dieses unmittelbar mit dem Wiegehubwagen zu bestellen. Bei einer nachträglichen Anforderung kann eine erneute Messung durch RAVAS oder eine externe Stelle vor Ort erforderlich werden, wodurch zusätzliche Kosten entstehen können.

Technische Daten auf einen Blick
RAVAS 2100 Exi
Wiegekapazität  2.000 kg
Eichfähig  Ja, OIML III
Europäische Zulassung    Nr. T2782
ATEX-Bereiche    Zone 1 & Zone 21
Zone 1    II 2G Ex ib IIB T4 Gb
Zone 21    II 2D Ex ib IIIC T135°C Db
ATEX-Zulassung    DEKRA 13ATEX 0044
Anzeige    LCD, Ziffernhöhe 18 mm
Standard-Anzeigeschritte    0–200 kg: 0,2 kg / 200–500 kg: 0,5 kg / 500–2.000 kg: 1 kg
Max. Toleranz    0,1 % der gehobenen Last
Schutzart Lastzellen    IP67
Schutzart Anzeige    IP65
Gabelschuhe    Edelstahl AISI 304
Batterie    8 VDC / 3,5 Ah
Batterie-Zulassung    DEKRA 13ATEX 0043
Betriebszeit    100 Stunden
Ladezeit    ca. 8 Stunden
Lenkräder    Gummi, antistatisch
Lastrollen    Polyurethan, Tandem
Farbe    Rot, RAL 3000, Epoxy-Lackierung
Eigengewicht    145 kg
Pumpe    Schnellhub
Standard-Gabellänge    1.150 mm
Standard-Gabelbreite    170 mm
Gabelhöhe abgesenkt    90 mm
Bodenfreiheit    22 mm
Max. Gabelhöhe    180 mm
Hubhöhe    90 mm
Breite über Gabeln    555 mm
Höhe Oberkante Anzeige    800 mm
