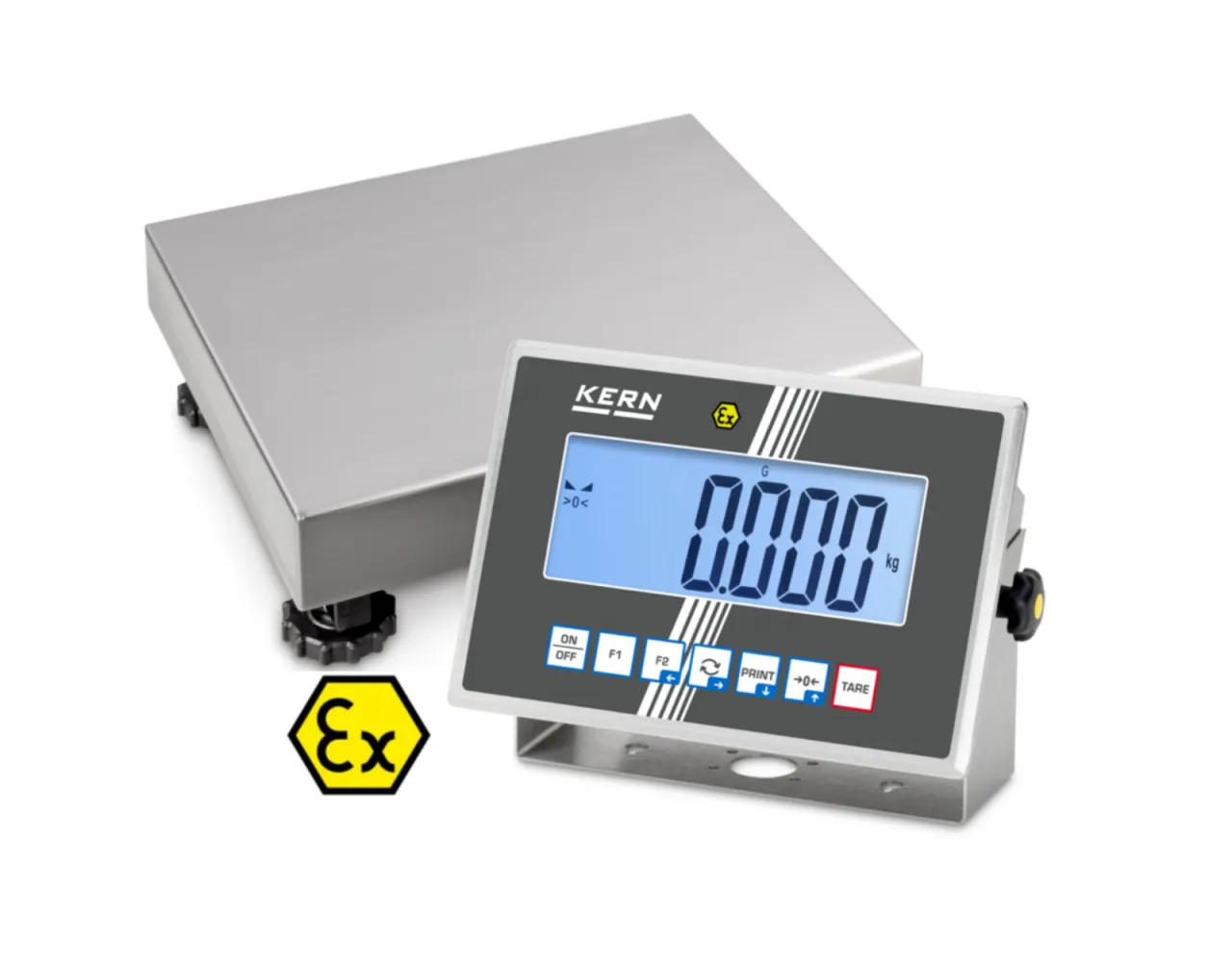

Explosionsgeschützte Plattformwaage IXC 6K-3M-EX2 3/6kg ATEX

Diese KERN IXC 6K-3M-EX2 ATEX Plattformwaage ist für zuverlässige Wägeaufgaben in explosionsgefährdeten Industriebereichen konzipiert. Als Gerät der Kategorie 3 ist sie gemäß Richtlinie 2014/34/EU für den Einsatz in Zone 2 bei Gas und Zone 22 bei Staub vorgesehen.

Wägebereich 3/6kg Ablesbarkeit 1/2g Eichwert 1/2g

Die ATEX-Kennzeichnung lautet:

Gas: II 3G Ex ec [ic] IIC T4 Gc
Staub: II 3D Ex tc [ic] IIIC T80°C Dc

Robuste Plattform für den Industrieeinsatz

Die schwere Industriekonstruktion der KERN IXC 6K-3M-EX2 ATEX Plattformwaage ist für anspruchsvolle Einsatzbedingungen ausgelegt. Die Plattform kombiniert eine Wägeplatte aus Edelstahl mit einem lackierten Stahlunterbau. Die silikonbeschichtete Aluminium-Wägezelle besitzt Staub- und Spritzwasserschutz nach IP65.

Das separate Edelstahl-Auswertegerät ist nach IP65/IP69 geschützt und verfügt über ein integriertes Netzteil. Ein hell hinterleuchtetes LCD mit 48 mm hohen Ziffern sorgt dafür, dass Sie das Wägeergebnis auch bei ungünstigen Lichtverhältnissen schnell ablesen können.

Flexible Schnittstellen und Prozessanbindung

Für die Einbindung in industrielle Abläufe lässt sich die Waage optional mit bis zu vier Schnittstellen ausstatten. Möglich sind zwei kabelgebundene Schnittstellen über RS-232, Ethernet, USB oder Analogmodul sowie zwei Funkverbindungen über WLAN und Bluetooth.

Die Schnittstellen können unabhängig voneinander konfiguriert werden. So können Sie beispielsweise Wägedaten über WLAN kontinuierlich an einen PC übertragen, stabile Gewichtswerte über RS-232 ausgeben, über ein Analogmodul eine Vorrichtung beim Erreichen des Zielgewichts ansteuern und gleichzeitig Prozessdaten per Bluetooth an ein Tablet senden.

Über das KERN Communication Protocol (KCP) können externe Steuergeräte und Computer Daten der Waage abfragen und Steuerbefehle übertragen.

Wo kann diese ATEX-Waage eingesetzt werden?

Diese ATEX-Waage für Zone 2 und Zone 22 kommt überall dort zum Einsatz, wo Materialien in explosionsgefärdeter Umgebung sicher verwogen werden müssen. Typische Anwendungen finden Sie in der Chemie- und Pharmaindustrie, Lack- und Farbenherstellung, Kunststoffverarbeitung sowie in Produktions-, Abfüll- und Lagerbereichen mit brennbaren Gasen, Dämpfen oder Stäuben.

Sie eignet sich beispielsweise zum Verwiegen von Rohstoffen, Dosieren von Komponenten, Kontrollwiegen von Gebinden oder Erfassen von Produktionsmengen. Voraussetzung ist, dass der jeweilige Einsatzbereich und die vorhandene explosionsfähige Atmosphäre mit der ATEX-Kennzeichnung der Waage für Zone 2 bzw. Zone 22 übereinstimmen.

Optional zur Waage:

1. Datenschnittstellen wie USB oder WLAN
2. Akku - EXTERN. Technische Daten Material Edelstahl, Kunststoff, Abmessungen (B×T×H) 123×30×105 mm. Akkuart  Li-Ion Batterie-Kapazität 10.000 mAh Batterie-Spannung 3,7 V, Akku Ladezeit ca. 6 h. Nettogewicht ca. 0,85 kg
3. Der Alibispeicher: Der Gesetzgeber gibt vor, dass eine geeichte Waage, die Messwerte mittels einer Schnittstelle an einen PC, ERP-/CRM-System o.ä. übermittelt, zwingend einen Alibispeicher benötigt.
4. Eichung - Konformitätsbewertung
5. Verschiedene Stative für das Display

WICHTIGER HINWEIS: Hinweis zum Netzanschluss.
Dieses Gerät ist für den Einsatz in explosionsgefährdeten Bereichen der Zonen 2 und 22 zertifiziert. Es wird daher mit einem ca. 2,5 m langen Netzkabel mit offenen Enden und ohne Netzstecker geliefert. Der Anschluss muss durch eine Elektrofachkraft gemäß EN 60079-14 erfolgen, beispielsweise über eine Anschlussdose oder einen Schaltschrank. Innerhalb der Ex-Zone ist dafür ein geeignetes Gehäuse erforderlich. Alternativ ist der Anschluss außerhalb der Ex-Zone möglich. Eine haushaltsübliche Steckdose ist nicht vorgesehen

Technische Informationen
Wägebereich [Max]3 kg; 6 kg
Ablesbarkeit [d]1 g; 2 g
Eichwert [e]1 g; 2 g
Reproduzierbarkeit 1 g; 2 g
Mindestlast [Min] (eichfähig) 20 g; 40 g
Linearität ± 1 g; 2 g

ATEX-Zulassung
ATEX Klasse Gas II 3G Ex ec [ic] IIC T4 Gc
ATEX Klasse Staub II 3D Ex tc [ic] IIIC T80°C Dc

Abmessungen Wägeplattform (B×T×H)     300×240×109 mm
Abmessungen Wägefläche (B×T)     300×240 mm
Umgebungstemperaturbereich     -10 °C – 40 °C
Kleinstes Teilegewicht beim Stückzählen - unter Normalbedingungen 2 g
Konformitätsbewertung ab Werk möglich
IP-Schutz - Anzeige     IP65 / IP69
IP-Schutz - Lastzelle     IP65
Display-Art     LCD
Display Ziffernhöhe     48 mm
Material Wägeplatte     Edelstahl
Material Plattform     Stahl, pulverbeschichtet
Auswertegerät Kabellänge     2,7 m
Toleranzwägung
Toleranzwägung - Signalart     akustisch, optisch
Nettogewicht ca.     7 kg
